Micro charts

Micro charts are compact, visual elements designed to convey trends, comparisons, and progress at a glance.

Usage ---

They are ideal for dashboards, tables, and summary views where space is limited but insight is essential.

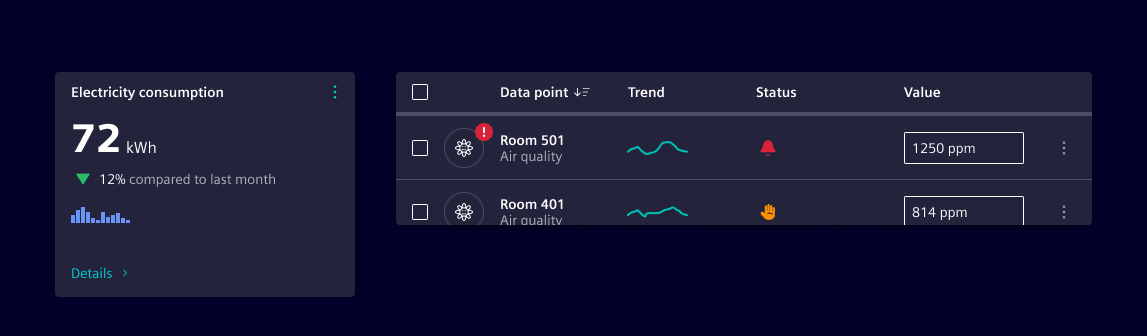

Micro charts usage

When to use

  • To show data trends or comparisons in a compact space.
  • Users benefit from visual context without needing full chart interactivity.
  • Summarizing performance metrics, KPIs, or status indicators.
  • Common use cases: Table rows with performance data, dashboard widgets, inline summaries in reports or cards.

Best practices

  • Micro charts are typically non-interactive and represent a single value or series.
  • All micro charts should follow a standard size for uniformity.
  • Pair micro charts with clear labels or tooltips for context.
  • Use consistent chart types across similar data sets.
  • Don’t use micro charts for complex datasets or detailed analysis.
  • Don’t rely solely on color to convey meaning—ensure accessibility, use aria labels, alternative text or tooltips.
  • Don’t overcrowd the interface with too many micro charts.

Design ---

They are minimalistic in design and keep visual noise low to maintain clarity.

Types of micro charts

Micro charts

  • Donut: Displays proportional data.
  • Line: Shows trends over time.
  • Progress: Indicates completion or status.
  • Bar: Compares discrete values.
  • Marker: Green/red up/down marker - Highlights positive or negative change.

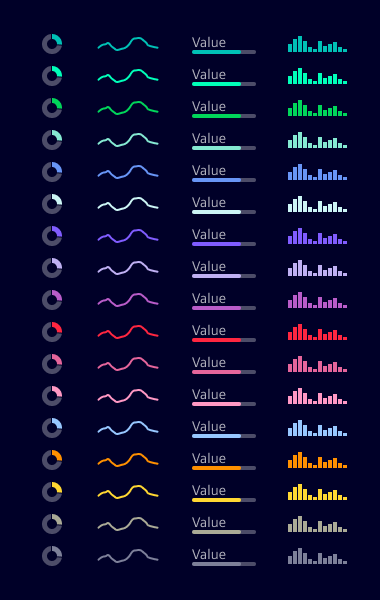

Colors

Make use of data visualization categorical colors.

Micro charts colors

Code ---

Usage

import { SiMicrochartBarComponent } from '@siemens/native-charts-ng/microchart-bar';
import { SiMicrochartDonutComponent } from '@siemens/native-charts-ng/microchart-donut';
import { SiMicrochartLineComponent } from '@siemens/native-charts-ng/microchart-line';
import { SiMicrochartProgressComponent } from '@siemens/native-charts-ng/microchart-progress';

@Component({
  imports: [SiMicrochartBarComponent, SiMicrochartDonutComponent, SiMicrochartLineComponent, SiMicrochartProgressComponent, ...]
})

Micro charts
